Teleskopický kloubový nakladač Schäffer 3650 T

Teleskopický kloubový nakladač Schäffer 3650 T

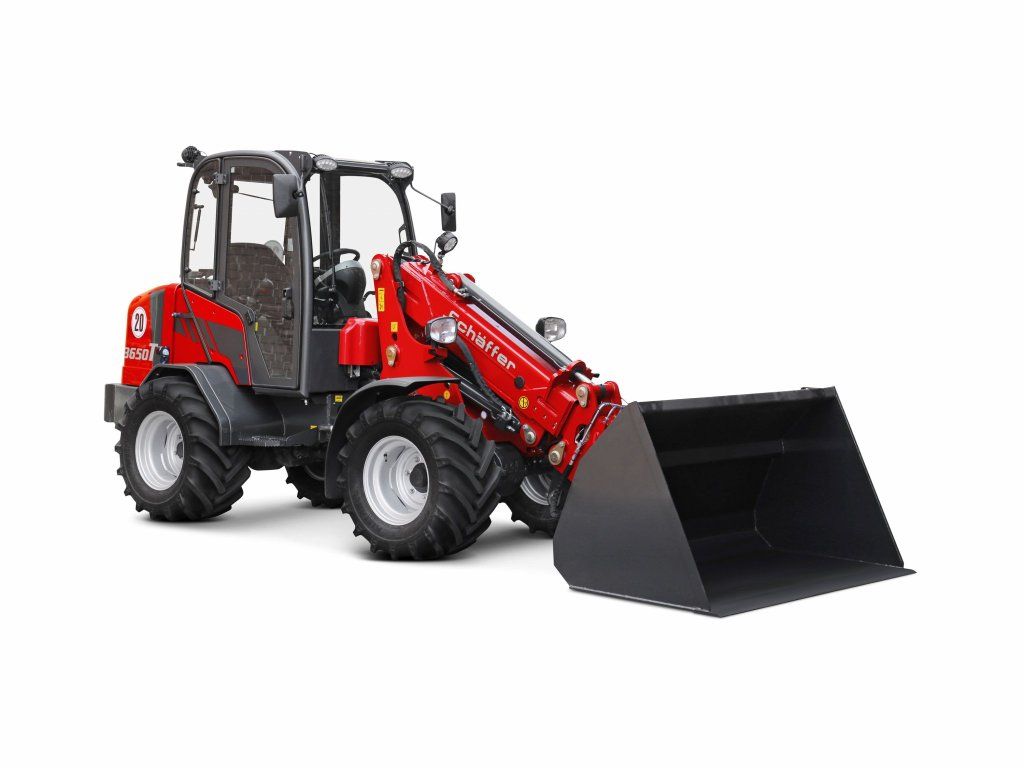

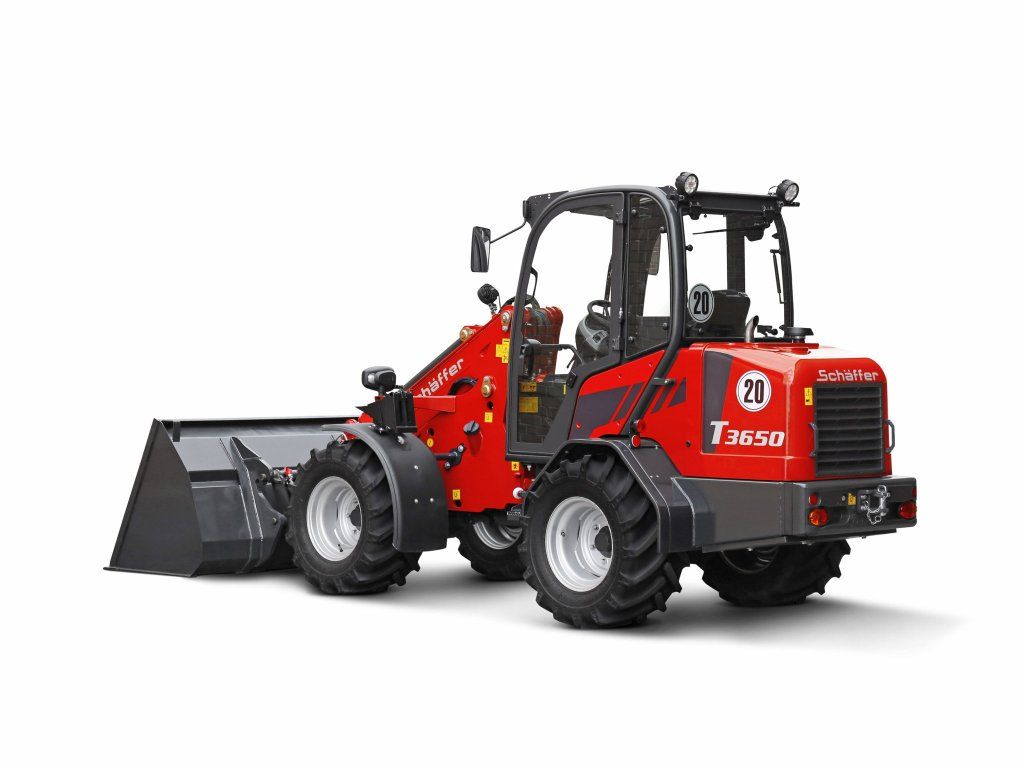

Schäffer 3650 T je teleskopický kolový nakladač v nabídce Schäffer, který spojuje výhody malého obratného stroje s dosahem a výškou zdvihu teleskopického ramene. Se zvedací silou 1 950 kg a maximální výškou zdvihu 3,85 m zvládne práce, na které klasický kompaktní kloubový nakladač nestačí, a přitom si díky nízké hmotnosti od 3,6 t a šířce od 1 420 mm zachovává mimořádnou obratnost. Je ideální volbou pro zákazníky, kteří potřebují dosáhnout výš a dál, ale zároveň chtějí stroj, se kterým se snadno pohybují ve stísněných prostorách hal, stájí nebo menších provozů.

Kombinace lehké konstrukce, originálních komponentů Schäffer a širokého výběru příslušenství z něj dělá univerzálního pomocníka pro každodenní nasazení v zemědělství, komunální sféře i menších stavebních provozech.

Hlavní přednosti stroje Schäffer 3650 T

• Dieselový motor Kubota D1803-CR-T(I), Tier V - Tříválcový motor o výkonu 42 kW (58 k) s technologií DOC a DPF pro spolehlivý výkon při splnění nejpřísnějších emisních norem.

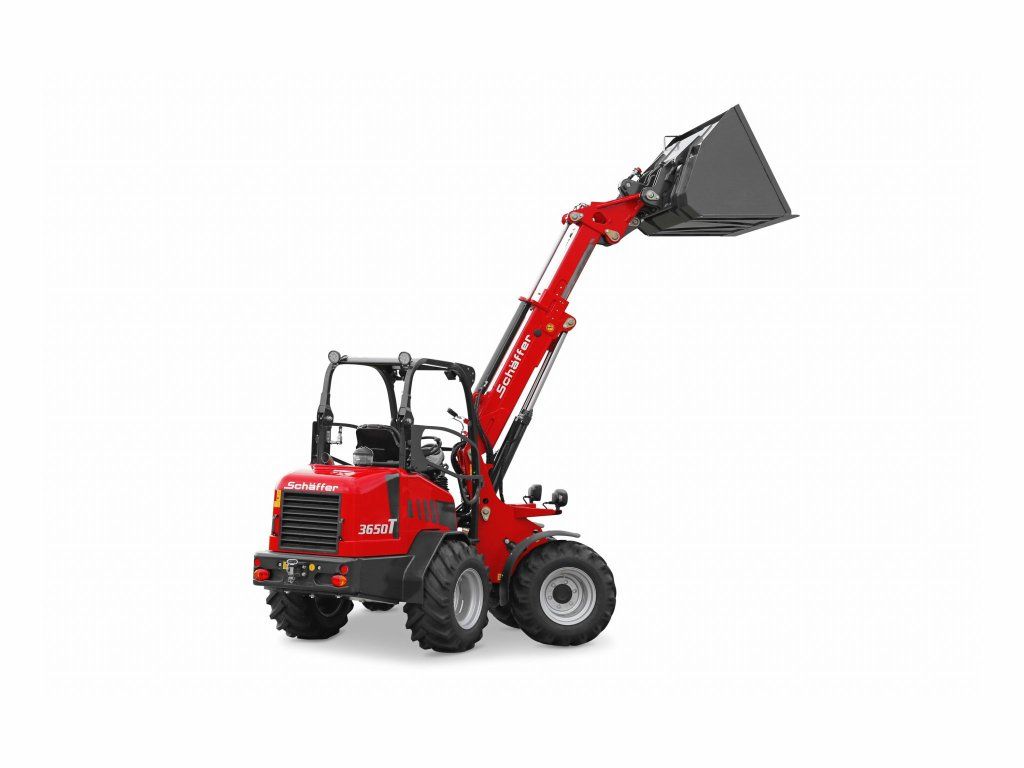

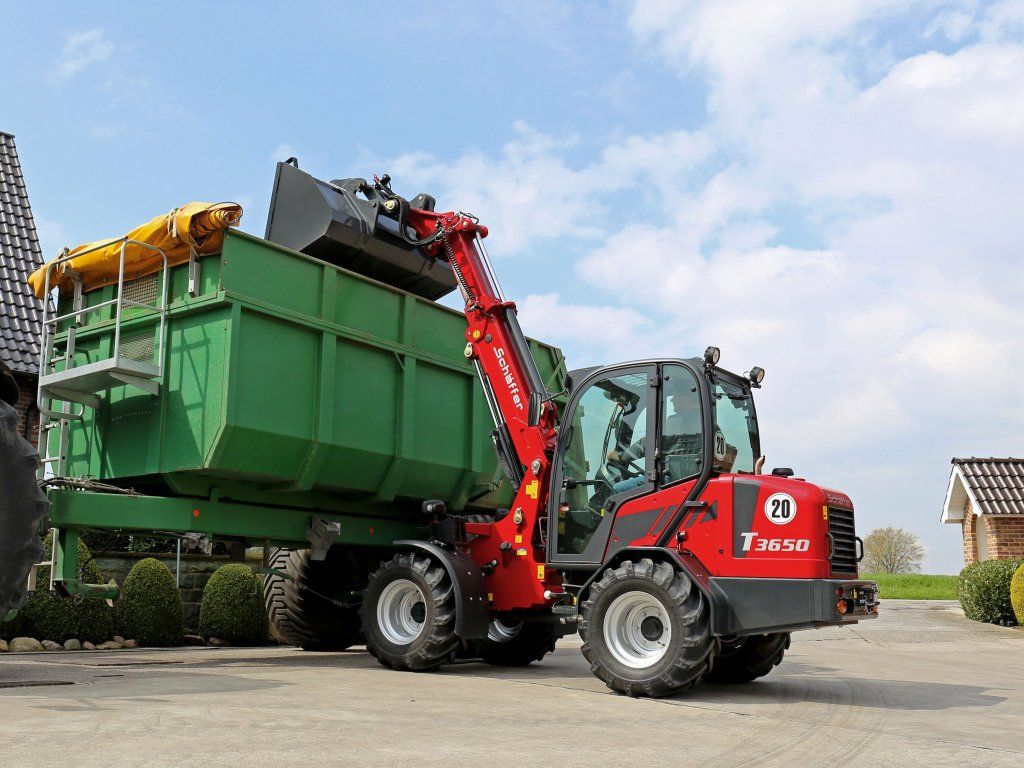

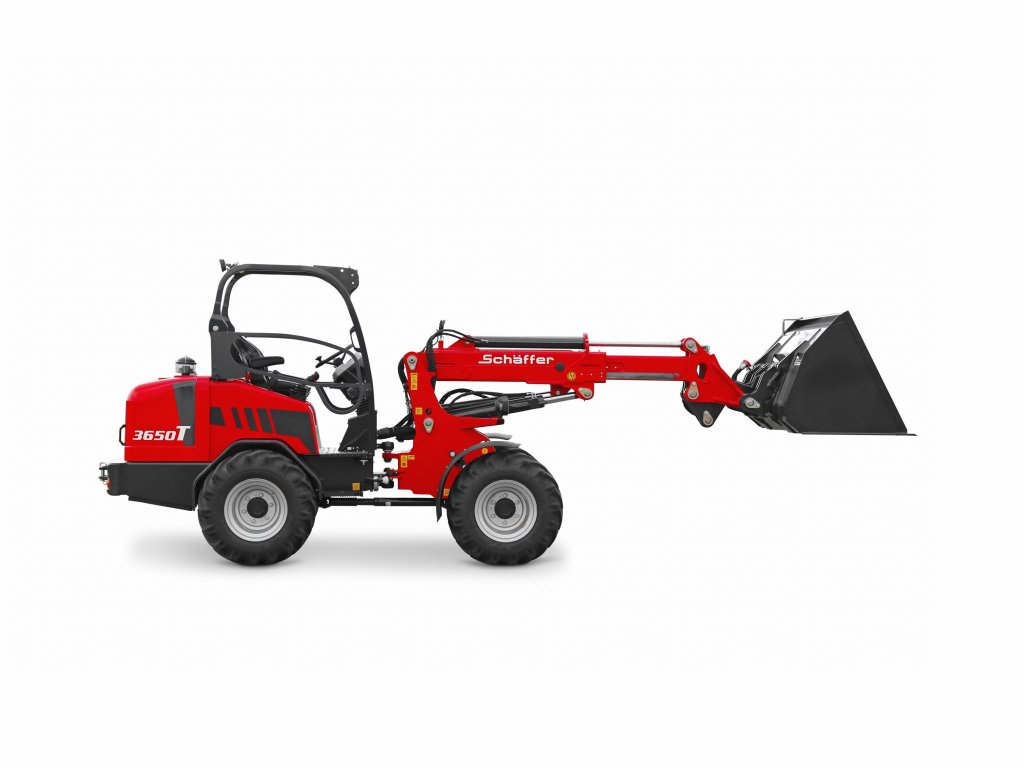

• Teleskopické rameno se zdvihem až 3,85 m - Umožňuje nakládat výš a dál než klasický kompaktní kloubový nakladač.
• Vysokotlaké pojezdové čerpadlo HD-plus s řazením pod zátěží - Plynulé přeřazení bez přerušení tažné síly i při práci s plným nákladem.
• Hydrostatický pohon všech kol s ECO módem - Rychlost 0–20 km/h ve dvou stupních řaditelných pod zátěží, pro rychlý přesun i úsporný provoz.
• Originální nápravy Schäffer, široké provedení - Vysoká trakce a stabilita i při práci s plně naloženým strojem.
• Kluzné segmenty Ferro-form v teleskopu - Nízké opotřebení a minimální nároky na údržbu teleskopického ramene.
• Kinematika "Z" s paralelním vedením adaptéru - Přesná manipulace s paletami i sypkým materiálem bez zbytečného náklonu nářadí.
• Nízká hmotnost od 3,6 t a šířka od 1 420 mm - Mimořádná obratnost i v úzkých prostorách hal a stájí.
• Rychloupínací systém KR s hydraulickým zajištěním nářadí - Výměna nástrojů za pár sekund bez nutnosti vystupovat ze stroje.

Technická data - Schäffer 3650 T

Motor

• Dieselový motor Kubota D1803-CR-T(I), 3 válce, Tier V, DOC+DPF, výkon 42 kW/58 k

Pojezd

• Hydrostatický pohon všech kol - kardan, rychlost 0 - 20 km/hod, ECO mode
• Vysokotlaké pojezdové čerpadlo HD-plus, řazení pod zátěží
• Systém regulace pojezdu HTF (High Traction Force)
• Elektronické řízení pohonu SPT (Schäffer Power Transmission)
• Originální planetové nápravy Schäffer, široké provedení + široký zadní podvozek
• Pneumatiky 15.0/55-17 AS +85 (šířka stroje 1420 mm)
• Bezúdržbový centrální kloub
• Bezúdržbová lamelová brzda bez opotřebení v olejové lázni – provozní i parkovací

Hydraulika

• Připojení 3. hydraulické funkce 2 rychlospojky - mech. ovládané, el. odtlakování rychlospojek
• Zubové čerpadlo s dodávkou oleje 51 l/min, pracovní tlak 220 bar
• Plně hydraulické kloubové řízení, kombinovaný chladič hydraulického oleje
• Kluzné segmenty Ferro-form v teleskopu, kinematika „Z“ s paralelním vedením adaptéru
• Hydraulický válec naklápění nářadí integrován v teleskopickém rameni

Místo obsluhy

• Komfortní kabina schválena dle ROPS/FOPS
• Komfortní sedadlo s bezpečnostním pásem, plně odpružené, přestavitelné – podélně, nastavitelné dle hmotnosti, nastavitelná opěrka zad
• Joystick s přepínačem směru jízdy
• Pracovní světla: LED 2x přední, 1x zadní
• Stavitelný sloupek řízení, topení, počítadlo Mth, ukazatel paliva, palivoměr, teploměr

Výkonnost

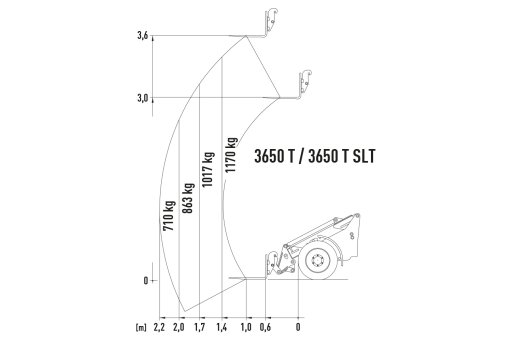

• Síla hydrauliky: 1 950 kg
• Statické zatížení při překlopení, rovný stroj, paletizační vidle: 1 710 kg

Ostatní

• Rychloupínací systém pro pracovní nářadí - typ KR hydraulické zajištění
• Zadní závaží - koncová deska + vyprošťovací závěs, zadní závaží pod motor 110 kg
• Odpojovač baterie, čidlo přítomnosti obsluhy
• Silniční osvětlení dle předpisů

Proč je Schäffer 3650 T lepší než konkurence

• Kompaktní rozměry a nízká hmotnost
• Originální komponenty Schäffer po celém stroji – nápravy, hydraulika, pojezdové čerpadlo
• Řazení pod zátěží bez přerušení tažné síly
• Nízké nároky na servis a dlouhá životnost díky bezúdržbovým prvkům (centrální kloub, lamelová brzda)
• Vysoká zůstatková hodnota na trhu s ojetými stroji

Zkrátka volba pro ty, kteří chtějí sílu a dosah teleskopu, ale nechtějí slevit z obratnosti, na kterou jsou u kompaktních strojů zvyklí.

Pro koho je Schäffer 3650 T určen

• Menší a středně velké zemědělské provozy a farmy
• Stáje a jezdecké areály s omezeným prostorem
• Komunální a technické služby měst a obcí
• Menší stavební a realizační firmy
• Provozy, kde je potřeba nakládat výš, ale prostor nedovolí nasazení většího teleskopu
• Zákazníky, kterým už nestačí dosah klasického kompaktního kloubového nakladače, ale nechtějí ztratit jeho obratnost

Volitelná výbava - Schäffer 3650 T

Doplňková výbava

• Zadní závaží – mezideska 85 kg
• Samosvorný diferenciál na obou nápravách
• ELPRO ovládání 3. hydraulické funkce na joysticku
• Beztlaké zpětné hydraulické vedení
• Elektrická aretace 3. hydraulické funkce (pouze s ELPRO)
• Pracovní světlomet LED zadní, 800 lumen (kabina)
• Zesílené hydraulické čerpadlo 22 ccm – 60 l/min (pouze pro motor 58 k)
• Příprava na rádio + reproduktory + anténa
• Schválení provozu po veřejných komunikacích + protokoly TÜV (do 25 km/h)
• Maják
• Držák SPZ s osvětlením
• Pneumatiky 15.0/55-17 AS 6-Loch, ET +45 (1 510/1 690 mm)

Adaptéry

• Lopata HD 1,6 m, objem 0,89 m³ – 1 460 €
• Paletizační vidle 1,2 × 1,2 m, nosnost 2 500 kg (KR/EURO) – 1 400 €
• Vidle na hnůj s přidržovačem 1,4 m – 1 950 €
• Lopata s přidržovačem – 2× píst, 1,6 m, objem 688 l – 3 460 €
• Kleště na balené balíky do Ø 0,9–1,8 m, nosnost 1 400 kg – 1 680 €
• Manubal MX L40 – špice na balíky, 2 ks, kované, 1,0 m (pouze EURO) – 540 €
• Manubal MX C40 – kleště na balené balíky do Ø 1,8 m (SWH/EURO) – 2 830 €

Druh upínání

• KR jednoduchý hák Schäffer - standard
• KR dvojitý hák Schäffer
• EURO WS (adaptéry pouze od šířky 1,2 m)

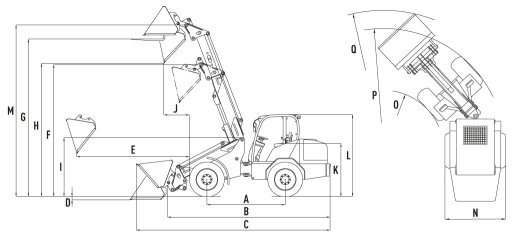

Rozměry:

(A) Rozvor kol: 1 920 mm
(B) Délka podvozku: 4,070 mm
(C) Celková délka se standardní lopatou: 4 735 mm
(D) Hloubka kopání: 150 mm
(E) Dosah: 1 980 mm
(F) Otočný bod, teleskopické rameno zasunuté: 3 180 mm
(G) Nakládací výška s paletovou vidlicí: 3 580 mm
(H) Maximální výsypná výška: 3 010 mm
(I) Výška přední části: 1 600 mm
(J) Dosah výsypu před stroj při maximálním zdvihu a úhlu vyklopení: 890 mm
(K) Výška sedadla: 1 180 mm
(L) Výška kabiny: 2 210 mm
(M) Maximální výška čepu lopaty: 3 850 mm
(N) Celková šířka / možnost: 1 420 mm / 1 510 mm (1 690  při vytočení kol)
(O) Vnitřní poloměr otáčení: 1 290 mm
(P) Vnější poloměr otáčení: 2 710 mm
(Q) Vnější poloměr otáčení se standardní lopatou: 3 060 mm
